NCH-APF / 400 / 690系列产品
NCH-APF / 400 / 690系列产品
下一个
产品介绍

工作原理

NCH有源电力滤波器通过外部电流互感器CT,实时检测负载电流,并通过内部DSP计算,提取出负载电流的谐波成分,然后通过PWM信号发送给内部IGBT,控制逆变器产生一个和负载谐波大小相等、方向相反的电流注入到电网中补偿谐波电流,实现滤波功能。


产品选型

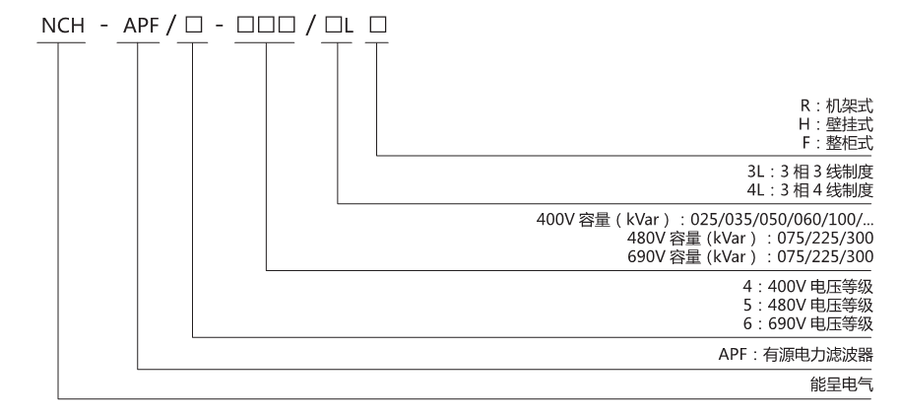

APF型号说明


例:NCH-APF/4-50/3LF,额定电压为400V,补偿容量为50kVar,3相3线制度,整柜式。


APF容量表

电压等级产品容量机型线制
400VAPF模块

25A/35A/50A

60A/100A

壁挂式、机架式3P3W/3P4W
480VAPF柜体

70A/225A/300A

插拔式模块3P3W
690VAPF柜体

70A/225A/300A

插拔式模块3P3W

注:400V产品均为单模块供应(如需成套提供请特别说明),成套最大装机容量(500A),480V、690V产品为成套提供。
