产品详情
NCH-APFC / 400 系列产品
NCH-APFC / 400 系列产品
产品介绍

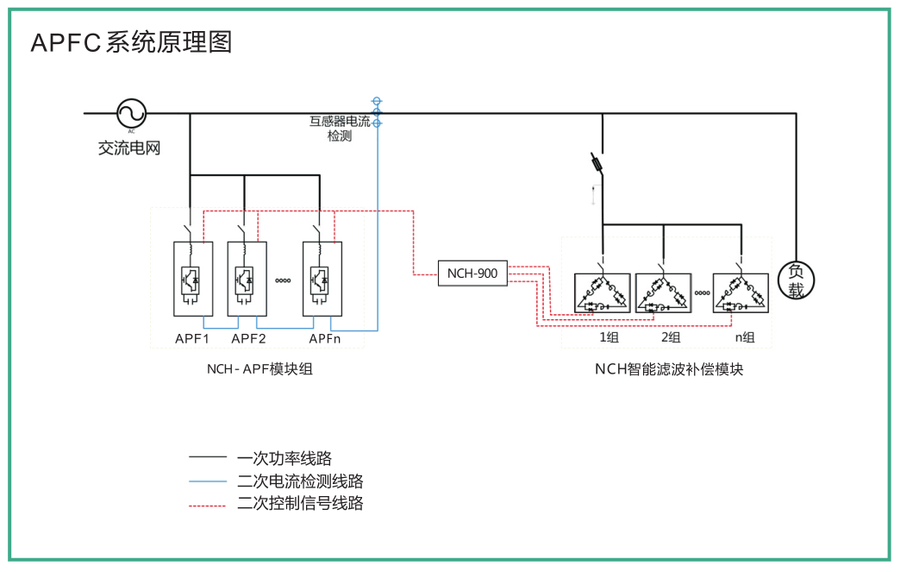

工作原理

NCH混合消谐滤波补偿柜(APFC)通过外部电流互感器(CT)实时检测负载电流,通过内部DSP计算后提取出负载电流的无功成分和谐波,然后通过NCH-900控制LC电路和APF对电路的无功进行补偿同时消除谐波,达到无功补偿兼谐波治理的目的,同比ASVG产品在性价比上有了极大的提升。

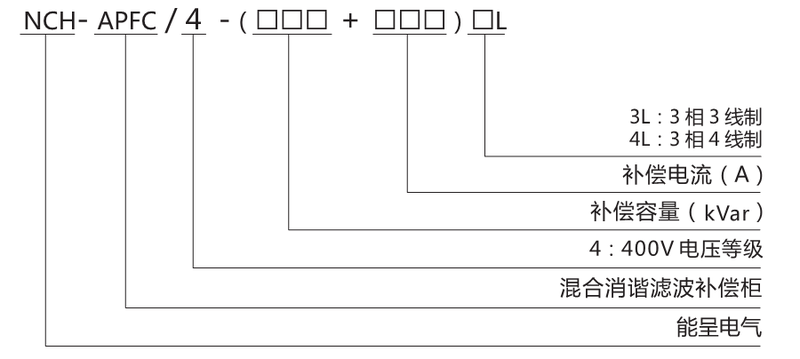

APFC型号说明

例:NCH-APFC/4-(100+30)3L,额定电压为400V,补偿容量为100kVar,补偿容量为100kVar,补偿电流为30A,3相3线制。


APFC选型速查表

变压器容量(kVar)
31563080010001250160020002500
APFC容量100+30200+50250+50300+100400+100500+150600+200750+200
固定方式立柜式立柜式立柜式立柜式立柜式立柜式立柜式立柜式

柜体数量

(并柜)

11111222

注:有源滤波及补偿容量可灵活调整,APFC 030模块仅能单机使用,具体数据请咨询公司商务人员。


整柜式APFC结构图


系统结构
