概述

NCH-A系列智能集成电力电容补偿装置(下称智能电容器)是由智能测控单元、同步零投切开关、智能保护单元、组网单元、人机互动单元、两台(△型)或一台(Y型)低压自愈式电力电容器组成一个独立完整的无功补偿系统。

产品既可单台使用，也可多台组网构成补偿系统使用；既可配套NCH系列智能无功测控装置使用，也可使用二次电流互感器直接构成补偿系统使用；既可三相补偿，也可三相和分相混合补偿。

NCH-A系列智能电容器主要应用于电网谐波含量较低的低压电力系统中，运行可靠，提高系统功率因数，降低线损，提高电网电能质量。

产品优势

1、一体化

一体化结构，体积小、现场接线简单、维护方便。只需要增加智能电容器数量即可实现无功补偿系统的扩容。

2、智能化

实时测量并显示电网电压、电流、功率因数、无功功率、电网谐波、电容器本体温度等参数；具备过压、欠压、失压、过谐波、过温度等保护功能；具备失电保护功能，且失电数据不丢失。

3、智能控制技术

投切数据为功率因数及无功功率，采用无功潮流预测和延时多点采样技术，功率因数低于设定值时，根据负责无功缺额分级差控制投切确保投切无振荡。

4、同步零投切开关技术

智能集成电力电容补偿装置使用NCH同步零投切开关，能够实现精确过零点投切，电容器投切过程涌流冲击小、无切除过电压、无燃弧现象，并具备耐电压(>3500V)、耐电流冲击能力强，投切涌流小（<2.5倍额定电流）等特点，电气投切寿命达100万次以上。

NCH同步零投切开关克服了可控硅复合开关耐电压能力差、抗涌流过载能力差、极易损坏等缺点。减小了投切时对电容器和电网的冲击，并有效延长了电容器和投切开关本身的使用寿命。

5、智能组网功能

智能集成电力电容补偿装置可以多台并联使用，多台使用时自动生成一个网络，其中地址码最小的一个为主机，其余则为从机，构成低压无功自动控制系统。个别从机故障自动退出，不影响其余工作；主机故障自动退出，在其余从机中产生一个新的主机、组成一个新的系统；智能化程度高。

6、高品质电力电容器

智能集成电力电容补偿装置中的电容器本体采用渐进式加厚银锌镀膜工艺，银锌镀膜具有良好的导电性和稳定性，同时厚度与该处的电流密度成正比，因此工作时发热量小并且均匀，极大地提高了低压电力电容器的容量稳定性，极少衰减。

7、液晶显示界面

采用液晶显示界面、LED状态指示灯和按键实现人机联系。液晶显示器上具有运行工况提示、故障中文提示，LED指示灯具备投运、退运和故障三种运行状态。

8、故障定位技术

通过实时监测智能电容器内部零投切开关、断路器、电容器等零部件运行状况，并在液晶显示器实时中文提示。便于故障快速定位，从而实现免维护。

产品型号定义

例：三相补偿方式NCH-A□SG/450/20.20，额定电压450V，容量40kVar，干式阻燃型电容器。

　　分相补偿方式NCH-A□FG/250/20，额定电压250V，容量20kVar,干式阻燃型电容器。

NCH-A系列三相共补式智能电容器结构，每台含有二组“△”型低压电力电容器，每组容器可以独立运行运行。NCH-A系列三相分补式智能电容器因体积较大，故采用单电容结构，每台含有一台“Y”型低压电力电容器，A、B、C三相可分别投切。

油腊式电力电容器的电介质固体材料浸于油蜡介质中，干式电力电容则不以油蜡浸渍，而以全固体环氧树脂浸渍；干式电力电容器具有整体阻燃，不会产生火警，没有泄露现象，不会污染环境，不会产生环保问题。

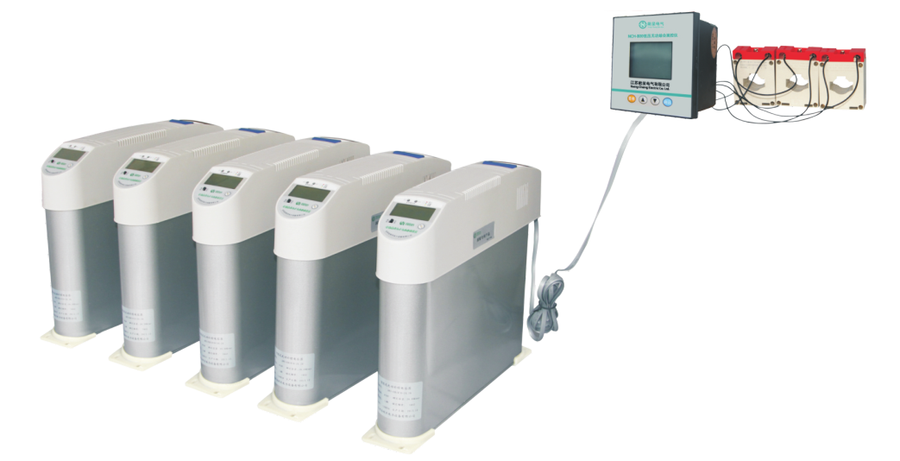

产品实物接线图

(1)智能电容器与CT之间接线示意图

（2）智能电容器与控制器之间接线示意图
