概述
NCH-A系列智能抑制谐波式集成电力补偿装置(下称智能抑谐式电容器)是由智能测控单元、同步零投切开关、智能保护单元、组网单元、显示单元、一台(△型)或(Y型)低压自愈式电力电容器、高品质电抗器组成的智能无功补偿系统。产品具有模块化、免维护等特性,具有零投切、分级补偿、对电流/过电压/过温度保护、故障自诊断、测量、通信、信号、联机等功能。
NCH-A系列智能抑谐式电容器应用于电网谐波含量严重的低压严重的低压电力系统中,能够安全可靠运行,不会产生谐波,对谐波无放大作用,并在一定程序上有吸收谐波的功能。有效的提高了系统功率因数,降低线损,提高电网电能质量。
型号规格
偿方式 | 补型 规格 | 高度(mm) |
三相 | NCH-A□SG/480/40P7 | 440 |
NCH-A□SG/480/30P7 | 400 |
NCH-A□SG/480/20P7 | 400 |
NCH-A□SG/480/10P7 | 400 |
分相
| NCH-A□FG/280/20P7 | 400 |
NCH-A□FG/280/10P7 | 400 |
NCH-A系列智能电容器不同容量之间宽度和深度相同仅高度不同
偿方式 | 补型 规格 | 高度(mm) |
三相
| NCH-A□SG/525/40P14 | 440 |
NCH-A□SG/525/30P14 | 400 |
NCH-A□SG/525/20P14 | 400 |
NCH-A□SG/525/10P14 | 400 |
分相
| NCH-A□FG/300/20P14 | 400 |
NCH-A□FG/300/10P14 | 400 |
NCH-A系列智能电容器不同容量之间宽度和深度相同仅高度不同

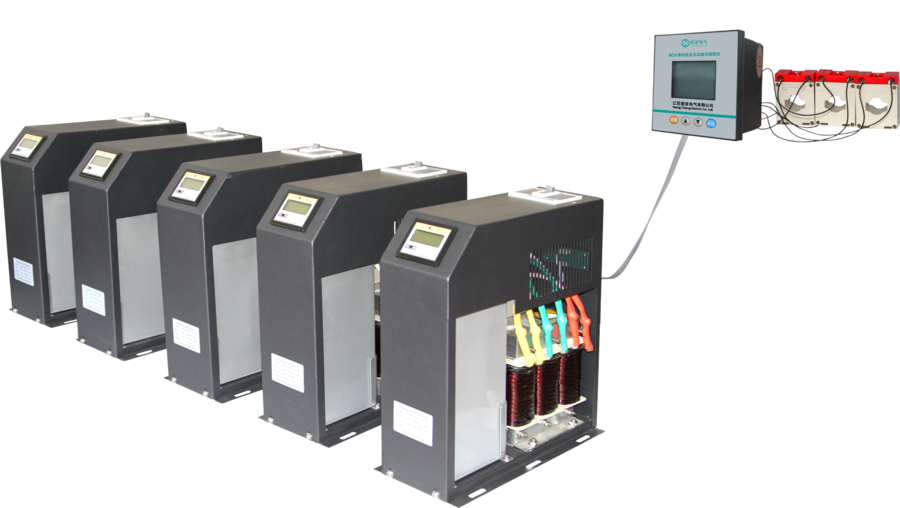

产品实物接线图
