产品详情
NCH系列智能动态抑制谐波式集成电力电容补偿装置(K系列-快速抑谐式产品)
NCH系列智能动态抑制谐波式集成电力电容补偿装置(K系列-快速抑谐式产品)
产品介绍

概述

NCH-K系列智能动态抑制谐波式集成电力电容补偿装置(下称智能动态抑谐式电容器)是由智能测控单元、大功率金闸管投切开关、智能保护单元、组网单元、显示单元、低压自愈式电力电容器、高品质电抗器、放电及风冷单元组成的智能无功补偿系统。产品具有模块化、标准化、免维护等特性,具有快速零投切、分级补偿、过电流/过电压/过温度保护、故障自诊断、测量、通信、信号、联机等功能。


产品优势

NCH-K系列智能动态抑谐式电容器性能优越,可灵活应用于无功快速变化的场合,如:电焊机、气锤、注塑机、冲床、行车等无功快速变化场合,对负荷进行瞬时无功补偿。提高功率因数,达到国家和行业考核标准,并能够有效抑制电网谐波,保证电网电能质量。

产品除了具有NCH-K系列智能抑谐式电容器的特点外,还具备动态补偿的优势,其动作时间≤20ms,从而实现瞬态跟踪补偿。但大功率晶闸管投切开关及滤波电抗器工作时均会产生较大热量,因此除产品自身具有放电及风冷单元外,电容柜也需要更高的同风及散热要求,以避免产品温升过高导致可靠性下降和影响使用寿命。

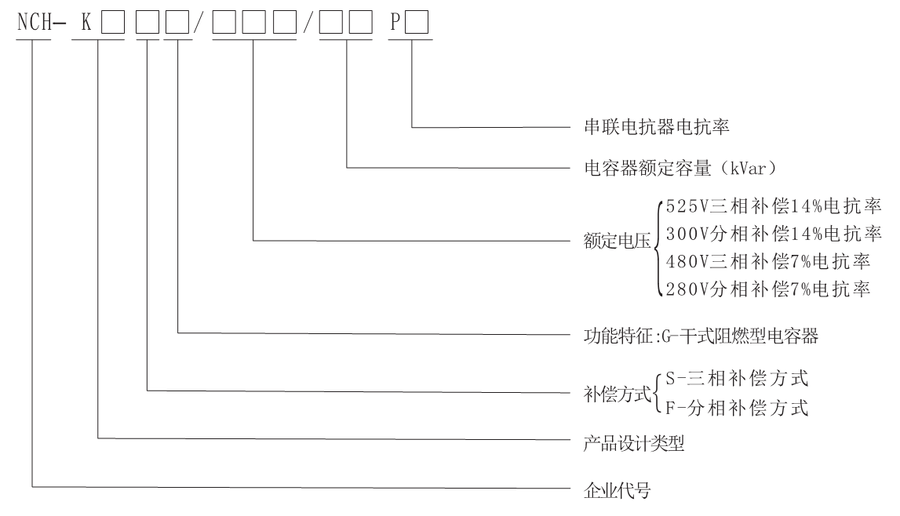

产品型号定义

电抗率可为6%、7%或13%、14%等,其它型号规格可订制

例:三相补偿方式NCH-K□SG/480/40P7,电容器额定电压480V,容量40kVar,电抗率为7%。

  分相补偿方式NCH-K□SG/280/20P7,电容器额定电压280V,容量20kVar,电抗率为7%。

   三相补偿方式NCH-K□SG/525/40P14,电容器额定电压525V,容量40kVar,电抗率为14%。

   三相补偿方式NCH-K□FG/300/20P14,电容器额定电压300V,容量20kVar,电抗率为7%。


产品外形及型号规格

补偿方式型号规格高度(mm)
三相
NCH-K□SG/480/40P7430
NCH-K□SG/480/30P7430
NCH-K□SG/480/20P7430
NCH-K□SG/480/10P7430
分相
NCH-K□FG/280/20P7430
NCH-K□FG/280/10P7430

14%电抗率:三相补偿方式NCH-K□SG/525/40P14,分相补偿方式NCH-K□FG/300/20P14。
