NCH-EN2000变配电综合在线监控装置
NCH-EN2000变配电综合在线监控装置
产品介绍

概述

近年来国家大力发展智能电网,输变电环节的智能化、信息化已具备相当高的水平,而中低压配网由于其网架复杂、环境恶劣,智能化、信息化水平应用较低。随着国民经济的蓬勃发展,新能源汽车、分布式储能等新用电形势的迫切需求,对中低压配网进行“三型两网”性的智慧性、平台型、信息化、全景感知建设,已成为当下坚强智慧电网的主要工作。国家电网公司于2011年专门将配网智能监测列入技术导则,但由于信息采集分布广、监测信息类多、通信技术手段匮乏、工程量繁杂、缺少综合性系统支撑等原因,国内该类应用较少。

针对上述现状,利用现代最新计算机技术、网络通信技术、图像识别技术、数字高可靠传感技术、先进综合安防报警技术、安全环境综合监控技术及视频机器人监视技术等,我司经过多年潜心研发,推出智能配电环境综合监控系统,实现中低压配电所、房室的综合实时监控、智慧管理。

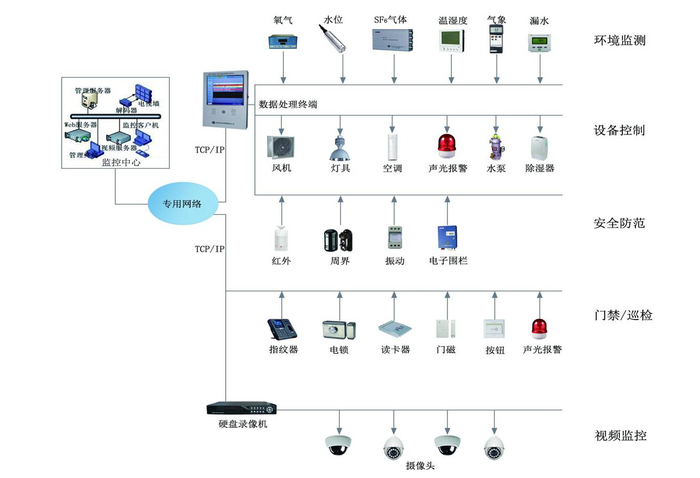

本系统监测配电房、变电站内环境中SF6气体含量、O2含量、温湿度、门禁、视频信息、水位等信息的状态;并根据相应设定值可分别对空调、视频系统、加热装置、除湿器、通风机、水泵等设备智能控制。同时引入火灾、烟雾、明火等信号进行联动自动控制。各被监测点的现场实际状态,通过网络传输到调度中心,电网管理人员可在调度中心查看各个配电房的环境情况,减少人工巡检强度;并实时、可靠实现了对配电所、房室等的安全、保卫、火警监视全景监视,同时大幅提高配电房等安全运行。

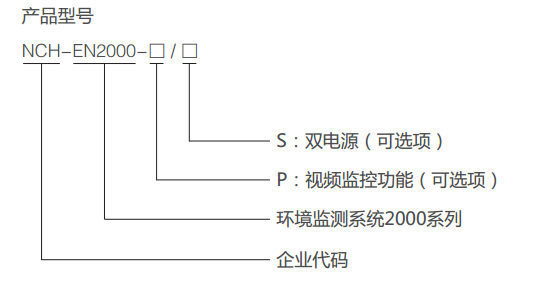

产品型号


NCH-EN2000主要功能

NCH-EN2000环境监测系统产品除了具备NCH-EN1000产品的功能以外,另具备:电脑屏幕控制、双电源切换、视频影像存储及消防联动,同时提供更强大的UPS供电系统,BMS电池管理系统

前置机环境监测屏详细功能:

序号

配置单元

配置说明

1

数据处理终端

19寸机架式组屏安装,安装在标准屏柜内

2

NCH电源综合管理单元

安装在屏柜,管理控制单元DC12V/DC24V电源

3

NCH精密空调控制单元

19寸机架式安装在标准屏柜内,可控制空调、精密空调

4

NCH风机控制单元

可控制2台风机(根据现场可扩展)

5

灯光控制单元

可控制1组灯具信号

6

温湿度变送器

温湿度采集模块,液晶显示,安装于入口处内侧墙面

7

SF6和O2变送器

用于监测SF6气体泄漏情况,并向数据处理终端传输信号,可联动风机控制系统、告警系统

8

NCH水位控制单元

可控制4台水泵(根据现场可扩展)

9

水位传感器

用于检测水位情况,并向水位控制单元传输信号,安装在电缆沟或水泵坑内

10

门禁控制单元

包含出门开关、闭门器、电磁锁、读卡器、IC卡

11

烟雾传感器

安装于房顶,当采集到火警报警信号时,系统启动自动灭火装置或火灾隔离措施,同时把信号上传至系统监控软件平台,可与图像监控联动。

12

S红外高清球机

带云台视频采集,安装于房顶位置,采用吊装方式 (可选项)

13

S半球型摄像机

固定视频采集,安装于房顶位置,吸顶安装 (可选项)

14

S硬盘录像机

19寸机架式组屏安装, 8路信号接入,含2、4、6T硬盘 (可选项)

15

网络交换机

19寸机架式组屏安装,安装在标准屏柜柜内,路网路接入

16

UPS电源

断电情况下,为智能环境监控系统紧急供电 (3000AH

17

标准屏柜

19寸标准屏柜,适用标准化配电房规范,兼容IEC61850规约
