NCH-JKW系列普通无功补偿控制器
NCH-JKW系列普通无功补偿控制器
产品介绍

概述

全新智能型补偿系列控制器,全数字化设计,人机界面采样大屏幕LCD中文显示,模块化组装,流线型外壳设计,可实时显示电网功率因数、电压、电流、有功功率、无功功率、频率,电压谐波总畸变率、电流谐波总畸变率、投切进度指示及电容投切状态指示等信息。可设置支持等容/模糊等多种投切方式,取样物理量为无功功率,具有手动自动两种工作方式。特殊功能可定制。

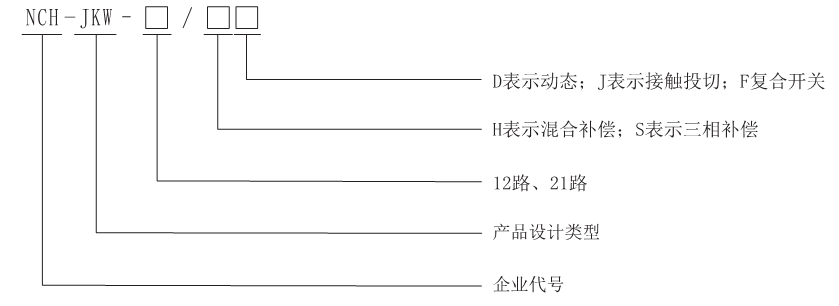

产品定义及型号


产品功能

1、设置功能

(1)设置电流变比、目标功率因数、投切门限、投切延时、电容配置、谐波电压总畸变率保护设置、谐波电流总畸变率保护设置、通讯参数等。

(2)设置参数自动保存,掉电不丢失。

2、无功补偿功能

(1)取样物理量为无功功率,补偿精度高,无投切震荡。

(2)具有手动投切和自动投切两种运行方式。

(3)逻辑投切方式,每组电容量自由设定。

(4)控制输出能适应电子开关,交流接触器,复合电子开关等不同投切元件。

(5)控制输出接点1-21路,每路DC12V60mA或AC220V5A。

3、保护功能

(1)具有欠压,过压保护功能。

(2)过温度保护功能。

(3)具有谐波超限保护功能。

4、通讯

(1)具有RS485数据传输接口,支持MODBUS通讯协议。

(2)通过其与计算机/抄表机连接,可实时检测电网有关参数。

(3)设置参数,工作状态,对预置参数进行修改,并能实现本地或远程各种数据信息的采集和交换。

5、超限及故障警示功能

(1)当电网出现故障或某个参数超限是,“熬□”ū字样闪烁点亮,且超限项的数值闪烁提示该参数超限。

(2)技术参数无雨雪侵蚀。

6、测量数据

(1)测量电压:100V~500V

(2)测量电流:0~6000A

(3)测量功率因数:滞后0.200~超前0.200

(4)工作电源:220V±?

(5)测量频率:45~65Hz

(6)显示有功功率:0~6553Kw

(7)显示无功功率:0~6553Kvar

(8)显示电压总谐波畸变率:0.0~100.0%

(9)显示电流总谐波畸变率:0.0~100.0%

7、输入/输出信号

(1)取样电压:线电压0.4KV

(2)取样电流:母线电流互感器二次0~5A

(3)控制输出:继电器干结点5A/250V阻性(静态)12V 30mA/支路(动态)

(4)取样电压与取样电流不能同相。

8、显示性能

(1)LCD液晶显示器数据显示刷新周期≤1S。

9、通讯接口数据

(1)通讯接口:RS-485

(2)协议:MODBUS通讯协议

(3)通讯速率:4800-3840bos(无检验位)

10、测量精度

(1)电压:±0.5%

(2)有功功率:±1.0%

(3)电流:±0.5%

(4)无功功率:±1.0%

(5)功率因数:±1.0%

(6)频率:±0.1Hz

以上数据是根据控制器预热10分钟后,以及1年内校准所得。

11、可靠性

(1)平均无故障时间(MTBF):>25000小时
