概述
NCH系列电容器投切开关专为0.4KV电力电容器无功补偿设计的投切开光。主要分为:复合开关和晶闸管开关(动态调节器)。

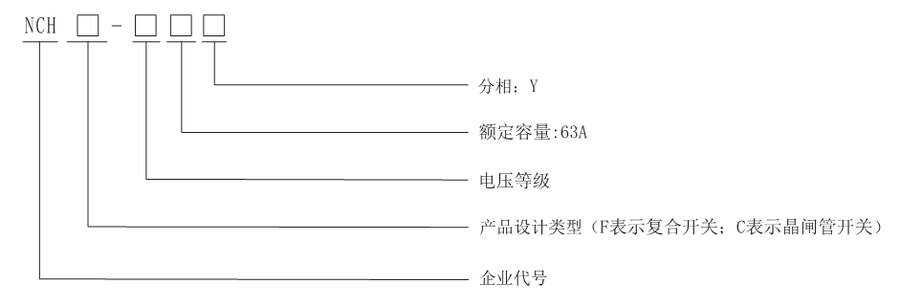

产品定义及型号

复合开关技术参数
1、使用条件:海拔≤00m,环境温度:-25℃~+40℃,湿度:35℃时≤90%;
2、额定电压:400VAC,450VAC,525VAC,50Hz;
3、额定容量:1~40Kvar;
4、电容量允差:-5%~+10%;
5、损耗角正切值:tanδ≤0.1%;
6、最高允许过电压:1.1Un;
7、最高允许过电流:1.3In;
8、绝缘体:极壳间大于100MΩ;
9、自放电特性:切出3分钟后,剩余电压降至75v以下。
晶闸管投切开关
1、实时快速投切,重复投入时间小于10ms;
2、采用进口可控硅模块,整体使用寿命长;
3、具有电流、温度检测及显示功能;
4、具有智能过流保护、温度保护、缺相保护和可控硅击穿保护、警报等功能;
5、可根据故障类别给予不同状态指示,方便故障排除。
6、可单相分补、相间补偿和三相共补,适应不同应用场合;
7、电容器无需放电,不论电容器的残余电压为任何值,电容器支路都可以实现实时、无冲击地投入,电流过零点断开,不产生合闸涌流。
8、常规产品容量:400V:10-50kvar、50-90kvar
9、特殊场合产品系列:
序号 | 电压等级V | 电容器容量kvar | 电容器额定电压V | 补偿回路额定电流A | 对应电子开关型号 | 可控硅额定电流A |
1 | 400 | 60(三相容量) | 525 | 66 | NCHC-0.4/60Y | 110 |
2 | 400 | 90(三相容量) | 525 | 99 | NCHC-0.4/90Y | 140 |
3 | 400 | 120(三相容量) | 525 | 132 | NCHC-0.4/120Y | 260 |
4 | 400 | 3*50(单相容量) | 525 | 165 | NCHC-0.4/150Y | 260 |
5 | 400 | 2*60(三相容量) | 525 | 2*66 | NCHC-0.4/2*60Y | 110 |
6 | 400 | 3*50(单相容量) | 525 | 165 | NCHC-0.4/150Y | 2*500 |
7 | 400 | 6*50(单相容量) | 525 | 330 | NCHC0.4/300Y | 2*500 |
8 | 400 | 12*50(单相容量) | 525 | 381角内电流 | NCHC-0.4/600D | 2*500 |
9 | 660 | 100(三相容量) | 825 | 70 | NCHC-0.66/100Y | 110 |
10 | 660 | 3*90(单相容量) | 825 | 189 | NCHC-0.66/270Y | 2*500 |
11 | 660 | 6*90(单相容量) | 825 | 378 | NCHC-0.66/540Y | 2*500 |
12 | 660 | 12*90(单相容量) | 825 | 436A角内电流 | NCHC-0.66/1080D | 2*500 |
