概述及用途
多功能谐波保护器主要是基于电力网络中的电压畸变对于用户设备的危害而设计制造的,由于功率的转换而导致配电系统污染的问题早在20世纪60年代就被许多专家意识到,如:医疗设备、中频炉、点焊机、照明控制系统、计算机、电视机、电动机调速设备、不间断电源、数控机床、整流器等等,所有这些非线性用电设备产生的谐波,它可导致配电系统本身或联接在该系统上的设备故障,江苏能呈电气有限公司产生的谐波保护器,它能有效的将谐波消除在发生源,自动消除以及抑制对用电设备产生的高次谐波和高频噪声、脉冲尖峰、电涌等干扰,能够净化电源、保护用电设备和功率因数补偿设备、防止保护装置的误跳闸,从而保护用电设备正常、安全、高效地运行。
优势
消除或抑制谐波通常的做法是加装“有源滤波器”,但有源滤波器成本相对较高,不适用于配电支路的谐波消除,基于这一点,江苏能呈电气有限公司引用先进技术结合多年的实践经验,成功开发了多功能谐波保护器,该谐波保护器采用了超微晶合金材料,内部采用独一无二化学装封专利技术,保障器件持久的可靠性能,具有体积小、外观精美、使用寿命长、价格低等优势。多功能谐波保护器本身几乎不耗电,而且采用谐波保护减少了用电设备的故障率和机器误操作,全面克服了由于谐波污染引起的设备误动作。具有正弦波跟踪能力和限压限幅功能,消解部分内部浪涌,抑制高次谐波,降低能耗,洁净用电环境,提高用电设备寿命与安全。

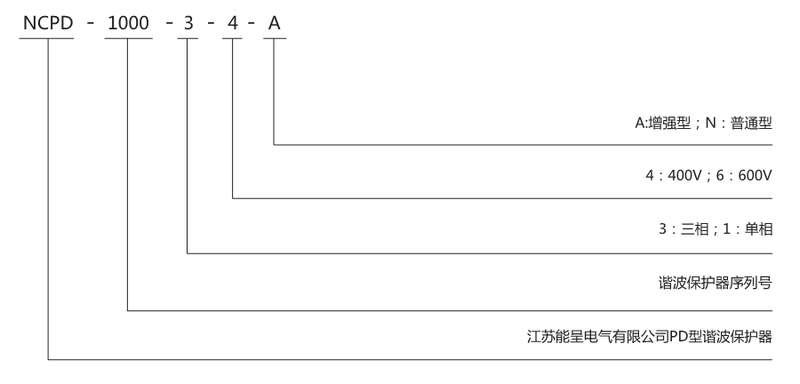

命名规则

技术参数
项目
| NVPD-1000
|
性能基本参数
|
额定电压/额定效率 | 110-90V±20%/50Hz 60Hz |
110-90V±20%/50Hz 60Hz | 12000A |
钳未电压值 | 对于2500V的浪涌电压,可限制1000V以下 |
抗浪涌电流 | 对于2500V的浪涌电压,浪涌电流不超过1200A |
电路连接方式 | 三相星形,三相三角形 |
绝缘电阻 | >50MΩ |
耐压 | NCPD-1000导电部分与外壳间承受2000VAC,时间0.1秒,无击穿和闪络现象 |
滤波性能 |
保护频率 | 2KHz-10MHz |
泄露电流 | 1.428mA |
外部环境 |
温度范围 | -35℃~75℃ |
存储温度 | -45℃~90℃ |
相对温度 | <85℃ |
大气压力 | 52-108Kpa |
工作环境 | 无爆炸无腐蚀性气体及导电尘埃,无严重细菌,无剧烈震荡,无冲击源,如果此类环境存在,请采取相应防护措施 |
安装 |
安装方式 | 导轨安装 |
导轨安装 | 67mm*128*mm*91mm |
电磁兼容性测试 |
震荡波抗扰度 | IEC60225-22-1 Ⅲ级 |
静电放电抗扰度 | IEC60225-22-2 Ⅲ级 |
射频电磁辐射扰度 | IEC60225-22-3 Ⅲ级 |
电快速顺变脉冲群抗扰度 | IEC60225-22-4 Ⅲ级 |
电源 |
功耗 | 小于3W |
发热 | 小于25℃(外部环境20℃) |
