产品详情
NCH-AI智能低压分路监测单元
产品介绍

配网全景工况智能感知单元即是充分应用移动互联、人工智能等先进现代信息技术和先进通信技术,实现配电网系统高压10kv用电测量和低压侧用电互核验证确定用电异常情况,低压分支线路用电效率确认及平衡度调节依据,低压分支线路电压测量确认电压可靠性、电流短路故障定位,数字温度高效传感器判知电缆故障等各个环节互联、人机交互,进而有效全景性感知、高效体检式诊断、故障精准型定位的配网管理技术手段,是实现“泛在电力物联网”的物质基础

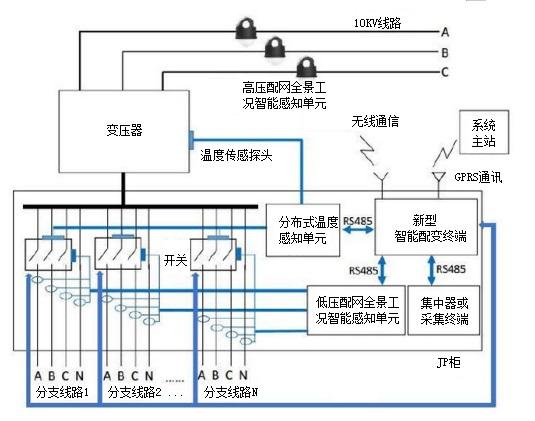

配网全景工况智能感知单元主要分:低压配网全景工况智能感知单元(分支箱内型)、低压配网全景工况智能感知单元(分支室外型)、低压配网全景工况智能感知单元(三合一)、高压配网全景工况智能感知单元;按安装场所可以分为室内型、室外型;安装示意图如下。


我司己推出配网全景工况智能感知单元, 主要可以实现以下功能:

1) 实现高压侧电流数据的实时监控, 为专变用户线损治理和异常用电监测提供可靠依据;

2) 实现公变用户分支线路的电流监控和电量计算,可以给公变台区的三相不平衡调节改造提供依据;

3) 实现配开关柜每条分支负荷的实时监控, 为运检规划和升级提供依据;

4) 实现变压器 、JP柜、 开关接点等温度的实时监控,预防变压器和P柜过热起火事故;

5) 采集集中器中电能表电压数据, 为摸排治理末端低电压提供支撑;

6) 接地和短路故障报警,实现故障点的相对定位 , 便于快速排除故障和隐患线路。

通过以上功能的实现, 可以解决目前运检工作中出现的以下问题:

1) 台区异常的精确定位问题,运维生产效率的提升

低压分支每条出线的状态不能有效监控,三相不平衡、 断相、掉负荷、线损异常等问题只能定位到台区,不能细分到每一条分支出线,无法监控分支开关状态,无法精确定位低压异常和故障,无法有效定位线损异常的低压分支和功率因数不达标的低压分支。

2) 运检营销的“末端融合”问题,运维部门服务质量提升

目前尚未做到运检和营销的末端融合, 营销的数据直接上送到省公司主站,不能够向运检或供电所有效提供台区户表的电压数据,无法有效摸排和治理台区低电压。

3)“被动抢修”变“主动运维”问题,满足客户满意度提升

由于缺乏手段和数据,变压器台区到低压用户之间依然是“故障产生、用户投诉、被动抢修”的模式,如何实现运检设备状态的实时监测,将“被动抢修”变成 “主动运维”, 是提高供电可靠性、减少用户投诉,提高供电服务质量的关键所在。

4)用户的用电异常问题确认依据,营销部门经营效益的提升

配网全景工况智能感知单元特殊设计,让用户是否异常用电可以有效排除;高压侧单元的便携式安装,可以有效定位用户是否异常用电,有效为反窃电工作提供精确指向。

四、应用场景

1) NCH-AI(N)低压配网全景工况智能感知单元(分支箱内)

NCH-AI低压配网全景工况智能感知单元(分支), 是我司研制生产的新一代智能型台区配网全景工况智能感知单元。该感知单元主要安装于开闭所、环网柜、配变低压室的低压出线电缆上,适用于400V线路的电量监测和故障检测,可采集低压线路的运行电流、电压、电缆表皮温度等信息,计算线路有功、无功功率,线路故障时可检测线路故障电流并故障报警,实现低压电网信息化管理与主动抢修服务。

2)NCH-AI(W)低压配网全景工况智能感知单元(分支室外)

NCH-AI(W)低压配网全景工况智能感知单元(分支室外), 是我司研制生产的新一代智能型台区配网全景工况智能感知单元。该感知单元主要安装于柱上、室外台架配变的低压出线电缆上,适用于400V线路的电量监测和故障检测,可采集低压线路的运行电流、电压、电缆表皮温度等信息,计算线路有功、无功功率,线路故障时可检测线路故障电流并故障报警,实现低压电网信息化管理与主动抢修服务。

3)NCH-AIS低压配网全景工况智能感知单元(三合一)

NCH-AIS低压配网全景工况智能感知单元(三合一),安装在变压器低压出线端,与变压器“零距离”。三个大电流互感器与计量单元整体压注,互感器没有二次接线有效防止窃电直接露天安装,可目视巡查。RS485通讯接口,GPRS、载波(选配), 可实现多种抄表。可对公变总电量计量,用于台区线损考核。若实施10KV等级的NCH-GAI高压配网全景工况智能感知单元:通过主站与智能运检终端的低压侧数据进行对比, 实时监测变压器损耗;可以通过互核验证用电信息,有效排查确认用户用电异常情况,有效为反窃电工作提供精确指向。
