工作原理
NCH静止无功发生器(SVG)通过外部电流互感器(CT),实时监测负载电流,并通过内部DSP计算来分析负载电流的无功含量,然后根据设置值来控制PMW信号发生器发出控制信号给内部IGBT使逆变器产生满足要求的无功补偿电流,最终实现动态无功补偿的目的。
产品选型

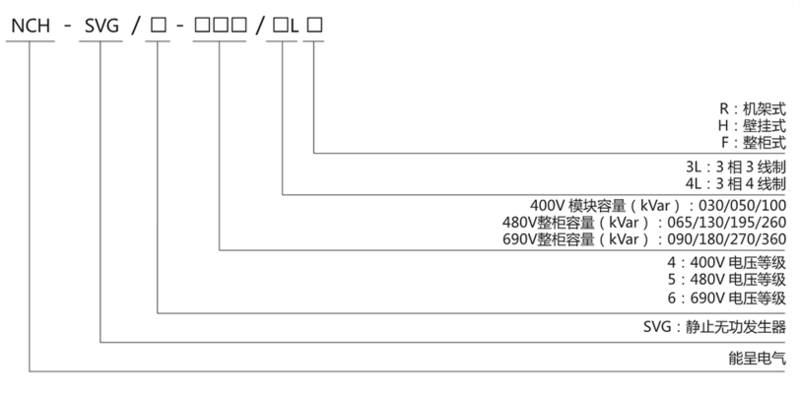

SVG型号说明

SVG容量表
电压等级 | 产品 | 容量 | 机型 | 线制 |
400V | SVG模块 | 30kVar 50kVar/100kVar | 壁挂式、机架式、整柜式 | 3P3W/3P4W |
480V | SVG整柜 | 60kVar/130kVa 195kVar/260kVar | 整柜式 | 3P3W |
690V | SVG整柜 | 90kVar/180kVa 270kVar/360kVar | 整柜式 | 3P3W |
注:400V产品均为单模块供应(如需成套提供请特别说明),480V、690V产品为成套提供,400V产品单机整柜最大装机容量500KVar。
SVG整柜选型速查表
变压器容量(kVar)
| 315 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 |
SVG
| 容量 | 100 | 200 | 250 | 300 | 400 | 500 | 600 | 750 |
固定方式 | 立柜式 | 立柜式 | 立柜式 | 立柜式 | 立柜式 | 立柜式 | 立柜式 | 立柜式 |
柜体数量 (并柜) | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
