NCH-ASVG / 400 系列产品
NCH-ASVG / 400 系列产品
产品介绍

工作原理

增强型静止无功发生器(ASVG)通过外部电流互感器(CT)实时检测负载电流,通过内部DSP计算后提取出负载电流的无功成分和谐波,然后将PWM信号发送给内部IGBT根据设置来控制逆变器产生满足要求的无功电流和低次谐波电流,达到无功补偿兼谐波治理的目的。


产品选型

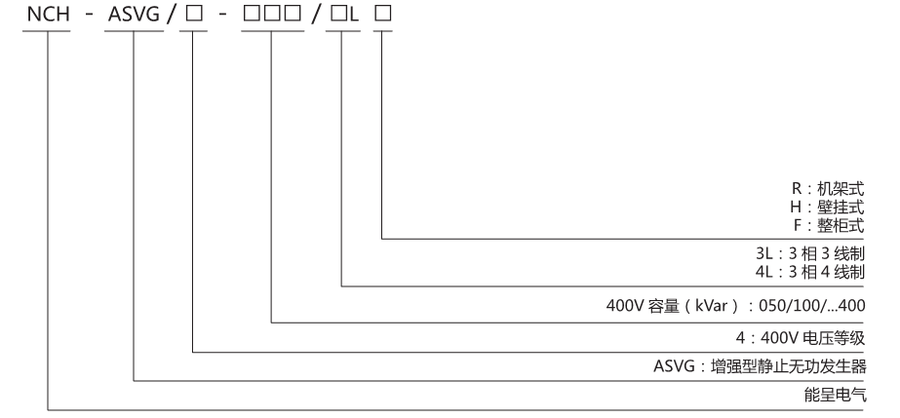

ASVG型号说明



例:NCH-ASVG/4-50/3LF,额定电压为400V,补偿容量为50kVar,3相3线制,整柜式。


ASVG容量表

电压等级产品容量机型线制
400VASVG50kVar/100kVar/50kVar/200kVar/300kVar/400kVar壁挂式、机架式、整柜机3P3W/3P4W

注:400V产品均为大模块供应(如需成套提供请特别说明),ASVG其他型号单柜装机容量最大400kVar。


ASVG选型速查表

变压器容量

(kVar)

31563080010001250160020002500
ASVG
容量100200250300400500600750
固定方式立柜式立柜式立柜式立柜式立柜式立柜式立柜式立柜式

柜体数量

(并柜)

11111222

注:100kVar以下容量可独立使用模块
